Виды клапанов трубопроводной и запорной арматуры

В любой системе трубопроводов требуются различные типы клапанов для регулирования потока жидкости в этой системе. Клапаны могут управляться вручную или иметь привод для изменения и управления открытием клапана. Привод может быть пневматическим, гидравлическим или электрическим. Клапаны и различные виды запорной арматуры которые можно приобрести от украинского поставщика на сайте https://usarmatura.com.ua, составляют значительный процент от общих расходов химической промышленности и, следовательно, должны быть тщательно отобраны.

Клапаны устанавливаются на оборудование/трубопроводы для выполнения любой из следующих функций:

  • Изоляция
  • Регулирование
  • Невозврат
  • Спецназначение

Крайне важно, чтобы инженер-технолог был знаком со всеми типами клапанов и появлением любых новых конструкций. Глубокое знание работы, технического обслуживания и регулировки клапанов одинаково важно, поскольку от этого будет зависеть успех технологической установки и ее общая деятельность. В этой статье мы собираемся изучить обзор нескольких наиболее распространенных клапанов, используемых для отсечки и регулирования. К ним относятся задвижка, шаровой клапан, игольчатый клапан, дроссельный клапан, шаровой кран, пробковый клапан и обратный клапан.

Задвижки

Шиберная задвижка – один из видов запорной арматуры, применяемый при регулировке движущихся жидкостных, газовых или смешанных потоков в различных промышленных и бытовых сферах. Такая распространенность и популярность объясняются простотой, надежностью и удобством использования этого типа элементов. На схемах задвижки обозначаются двумя горизонтально ориентированными треугольниками, расположенными вершинами друг к другу и разделенными вертикальной чертой.

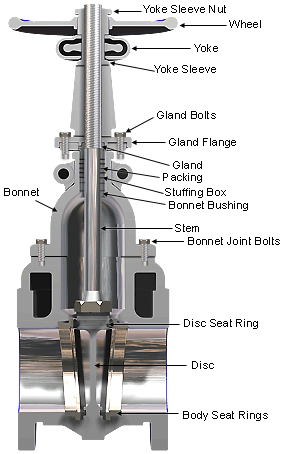

Задвижка, показанная на рис. 1, состоит из шиберного диска, приводимого в действие винтовым штоком и маховиком, который перемещается вверх и вниз под прямым углом к ​​пути потока. В закрытом положении диск прилегает к двум сторонам, чтобы перекрыть поток. Задвижки не подходят для дросселирования, так как из-за волочения проволоки (эрозии) происходит чрезмерный износ затвора и седла затвора. Они подходят в качестве запорных (или запорных) клапанов, где условия требуют либо полного потока, либо его отсутствия. Преимущество их в том, что при полном открытии сопротивление потоку низкое с минимальным перепадом давления, поскольку поток жидкости движется прямолинейно.

Рисунок 1
Задвижка

Шаровые клапаны

Запорный клапан, показанный на рис. 2, устроен таким образом, что поток проходящей через него жидкости дважды меняет направление. Диск и седло параллельны основному пути потока, и диск перемещается к седлу или от него с помощью резьбового стержня. Благодаря своей конструкции шаровой клапан идеально подходит для дросселирования или регулирования потока с минимальным волочением проволоки и эрозией седла. Еще одним преимуществом шарового клапана по сравнению с задвижкой является то, что он дешевле в производстве. С другой стороны, шаровой клапан оказывает гораздо большее сопротивление потоку, чем задвижка. Неуравновешенный однодисковый шаровой клапан, показанный на рис. 2, редко используется в размерах более 305 мм (12 дюймов) из-за сложности открытия и закрытия под давлением жидкости.

ЧИТАЙТЕ ТАКОЖ:  Що таке обмін криптовалюти і як цим користуватися?

Рис. 2.
Шаровой клапан

Игольчатые клапаны

Игольчатые клапаны, показанные на рис. 3, предназначены для точного управления потоком. Его название происходит от остроконечного диска и соответствующего седла. Они широко используются для непрерывной продувки или контроля подачи химикатов. Резьба штока тоньше, чем обычно, поэтому для увеличения или уменьшения отверстия через седло требуется значительное движение маховика. Обычно эти клапаны имеют уменьшенный диаметр седла по отношению к размеру трубы.

Рисунок 3
Игольчатый клапан

Поворотные затворы

Поворотный затвор, показанный на рис. 4, состоит из корпуса клапана, диска, вала и необходимой набивки и втулок для поддержки вала. Корпус часто представляет собой сплошное кольцо, которое устанавливается между фланцами трубы. Диск обычно отливается цельнолитым. Правильное выравнивание этого клапана необходимо для предотвращения заклинивания поворотного диска. Толщина диска определяется перепадом давления на клапане (дроссельное или закрытое положение). Поворотные затворы бывают размеров от 25 до 3800 мм (от 1 до 152 дюймов) и рассчитаны на давление до 13 800 кПа и температуру до 1100ºC. Плоский диск можно поворачивать на 90º из полностью открытого положения в полностью закрытое. Клапан оснащен рычагом для ручного управления. Силовой привод необходим для позиционирования диска для больших размеров, потому что на диске могут существовать большие перепады давления. Клапан, показанный на рис. 5, может иметь ручное или электрическое управление. Дроссельные затворы широко используются на тепловых и гидроэлектростанциях, в нефтегазоперерабатывающей промышленности, при транспортировке нефти и газа, а также на водопроводных и канализационных станциях. Они имеют следующие преимущества: относительно небольшой вес, простота в эксплуатации, самоочистка и незначительное падение давления на клапане, когда он полностью открыт.

Рисунок 4
Поворотные затворы

Рисунок 5
Поворотный затвор с механическим приводом

Шаровые краны

Шаровой кран, показанный на рис. 6, содержит сферическую заглушку с просверленным в ней каналом, который регулирует поток жидкости через корпус клапана. Базовый тип шарового крана требует четверть оборота от полностью открытого до полностью закрытого положения. Клапаном можно управлять с помощью рычага, который также служит индикатором открытия или закрытия, или с помощью автоматического привода.

ЧИТАЙТЕ ТАКОЖ:  Где выбрать качественную одноразовую посуду?

Рисунок 6
Шаровой кран

Сферическая заглушка не только обеспечивает точный контроль потока через клапан, но и обеспечивает герметичное отсечение в закрытом положении. Клапаны сконструированы таким образом, что внутренняя смазка не требуется, а крутящий момент, необходимый для вращения шара, незначителен. Шар и шток обычно изготавливаются из одной детали.

Для больших размеров и более высоких номинальных давлений шар имеет двойной стержень и поддерживается подшипниками. Эта конструкция требует уплотнения на одном конце и упаковочной коробки на противоположном конце. На рис. 7 показано такое расположение.

Рисунок 7.
Шаровой клапан V

Рис. 8 иллюстрирует альтернативный ручной-автоматический режим для этого конкретного клапана. Шаровые краны изготавливаются размерами от 3 до 1000 мм (от 1/8 до 40 дюймов) и на давление до 69000 кПа с рабочими температурами от -185°С до 550°С.

Рис. 8
Ручное-автоматическое позиционирование

Шаровые краны подходят для работы со шламами и жидкостями с высоким содержанием твердых частиц и по этой причине нашли широкое применение в бумажной промышленности, химических заводах и очистных сооружениях.

Пробковые клапаны

Пробковый клапан, показанный на рис. 9, представляет собой четвертьоборотную задвижку, как и дроссельные и шаровые затворы. Пробковый клапан состоит из конического или прямого цилиндра с отверстием, которое вставляется в полость корпуса клапана. Отверстие в плунжере совпадает с осью и отверстием в корпусе клапана. Клапан имеет коническую заглушку, которая закреплена в корпусе клапана крышкой клапана. В этой крышке утоплена сальниковая коробка, при этом сальник удерживается на месте сальником, что предотвращает утечку вдоль штока клапана.

Рисунок 9
Пробковый клапан

Коническая заглушка имеет тенденцию заедать в коническом гнезде и может привести к задирам, если ее принудительно повернуть. Большинство пробковых клапанов смазываются для устранения этой проблемы. Смазка подается через центр штока и распределяется по каналам на посадочные поверхности. Другие клапаны оснащены гибким гладким вкладышем, который устраняет необходимость в
смазке. Падение давления на этом клапане, когда он находится в полностью открытом положении, очень мало. Этот тип клапана является самоочищающимся. Пробковые краны применяются в качестве быстродействующих клапанов в газопроводах, паропроводах низкого давления, водоочистных сооружениях, целлюлозно-бумажной и химической промышленности.

ЧИТАЙТЕ ТАКОЖ:  Як очистити витяжку - корисні поради

Обратные клапаны

Обратный клапан, показанный на Рис. 10 и Рис. 11, представляет собой клапан, который предотвращает реверсирование потока в трубопроводе. Поток жидкости удерживает обратный клапан открытым, в то время как сила тяжести и изменение направления потока заставляют клапан закрываться. Двумя основными типами обратных клапанов являются обратный клапан и обратный клапан.

Рис. 10
Поворотный обратный клапан

Рис. 11
Подъемный обратный клапан

Поворотный обратный клапан имеет почти прямолинейный поток и, следовательно, оказывает небольшое сопротивление потоку. Диск, шарнирно закрепленный сверху, свободно качается по дуге из полностью закрытого положения в полностью открытое. Поток через подъемный обратный клапан претерпевает два изменения направления при прохождении через горизонтальную секцию, на которой сидит диск. Диск перемещается вверх, чтобы позволить жидкости пройти, и движется вниз, чтобы закрыться, если поток должен измениться.
В этой конструкции для смягчения действия диска используется демпфер.
